配電室智能輔助監控系統(智能配電室輔助監控系統)

1.系統概述

配電室智能輔助監控系統是集圖像監控及安全警衛子系統、火災報警子系統、環境監控子系統于一體的綜合監控系統，通過對配電布內溫濕度、煙霧、水浸、人體感應、SF6氣體等環境參數的實時監測，實現傳感器與風機、除濕機、空調、照明等設備的聯動，對影響配電室設備安全的運行環境異常事件進行自動處理與及時告警，實現遠程監控。系統適用于居民社區、商業綜合體、產業園區、大型公建、醫院、學校及工業企業等配電室的智能輔助監控。

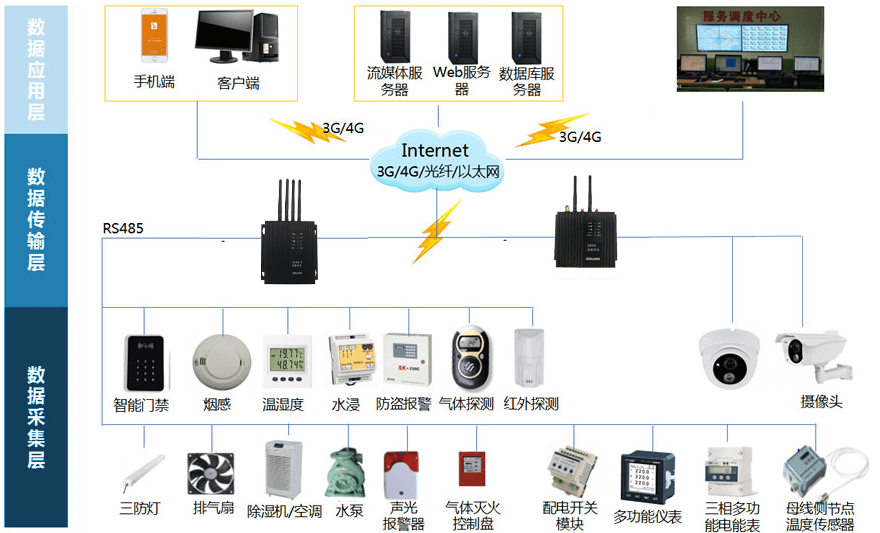

2.系統架構

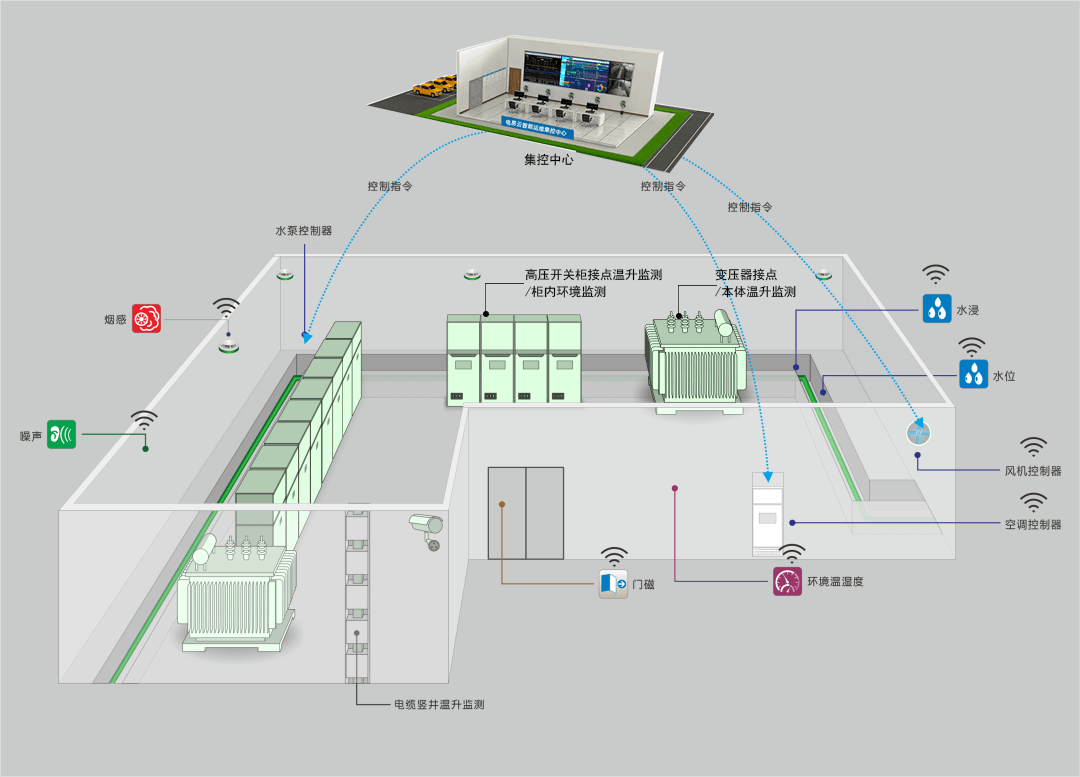

配電室輔助監控系統，是對配電室內設備的狀態監測(干變繞組溫度監測、開關柜母線測溫、開關柜局放監測、饋線回路電量、溫度監測)、環境的實時監控、安防監控、火災消防、燈光控制、等信息的檢測和控制。

配電室輔助監控系統對防盜門磁、電纜溫度、溫濕度、臭氧濃度、電纜溝水位、漏水、SF6氣體含量、O2含量、煙霧、明火、人體感應、電子圍欄等各種監測信息及報警數據進行分析，并可以根據預先設置的上下限值，聯動控制空調、視頻、燈光、加熱裝置、除濕器、通風機、聲光報警等設備。保障配電房場所的電力設備安全運行。防止因環境改變、非授權活動、設備狀態變化等引起的事故，滿足配電房遠程運維的可靠管控要求。為新型現代化配電房的智能化、可視化、自動化、互動化做有效支撐。

實現重要場所和設備的工作環境(如：溫度、濕度、漏水、水位、有害氣體、含氧量、風速風向、煙霧、明火等等)全天候狀態監視和智能控制。

實現無線數據傳輸功能。

實現變壓器的三相電壓、三相電流、三相功率等參數的監控。

實現變配電房內電纜溝防汛、防火狀態感知。

實現移動設備自動巡視系統。

實現異常報警時，多方式提醒。

實現環境信息與動力設備聯動。

實現快速布控球機對關鍵電力設備進行視頻巡檢。

實現手動錄像，定時錄像，告警觸發錄像。

3.系統功能特點

開放性

配電房綜合監控系統系統能夠?qū)ο陆尤氩煌瑥S家/品牌的站端設備、傳感器、控制器、攝像頭等。

統一性

配電房綜合監控系統需要包括通信規約的轉換，帶有自動對時功能，可以實現不同站端設備的集中和管理，包括環境監測、音視頻、照明、安防等的完整集中統一

智能性

配電房綜合監控系統可實現針對不同監測場景(開關室、設備室、控制室、地上、地下所等)，設定不同監控策略，不同的監控職能部門，任意配置，滿足不同的監測需求。

易擴展性

配電房綜合監控系統在未來監測場所\設備增加、系統升級擴容時，僅需要完成軟件的配置即可。

易用性

從應用角度出發，系統平臺的功能應符合實際需要，有良好的可操作性，運維人員通過簡單的培訓就能掌握系統的操作要領，能夠在實際工作中運用系統。

高可靠性

配電房是配網結構中的重要基礎場所，智能環境監控系統也是長期處于運行狀態，系統的穩定性顯得尤為重要。因此：站端設備可以脫網獨立運行局部所故障不影響整個系統平臺的正常工作。站端設備采用模塊化結構，便于故障排除和替換;系統平臺有具備處理同時發生的多個事件的能力;

通過實施配電室增設配電室輔助監控系統，可幫助配電網運維人員實時掌握設備狀態和運行環境，通過在線監測的數據分析和挖掘，及時發現設備的安全隱患、人員的安全防護等問題，減少運維人員的運維檢修時間和工作量，提高工作效率。同時對巡視管理、防盜、防故障及配網自動化系統都是極大的技術支持，將有力推進智能配網的建設。
