智能充換電系統(電動車鋰電池智能充換電管理系統)

　　在我國平均電動車數量初步估算保有量在3.5億，隨著時間的推移以及電動車產業鏈完善、相關技術的進步，充電產業也進入了告訴優勝劣汰的階段，車主們采用智能電動自行車充電樁系統，而是市場發展方向、市場需求。如今電動車自行車行業逐步的走向成熟，當然不同的廠家不同的品牌投資規模、投資鏈條不同，但是毋庸置疑，新能源發展呈現了勃勃生機。在電動車末端市場方面，電動車因其充電過程的漫長，每次騎行都需要估算電池充電容量與行駛路程，經常因電池容量不足而給日常使用帶來諸多不便。智能化的電動自行車充電樁則帶給車主不一樣的體驗，帶來生活的樂趣。

　　一、智能電動自行車充電樁系統方案介紹

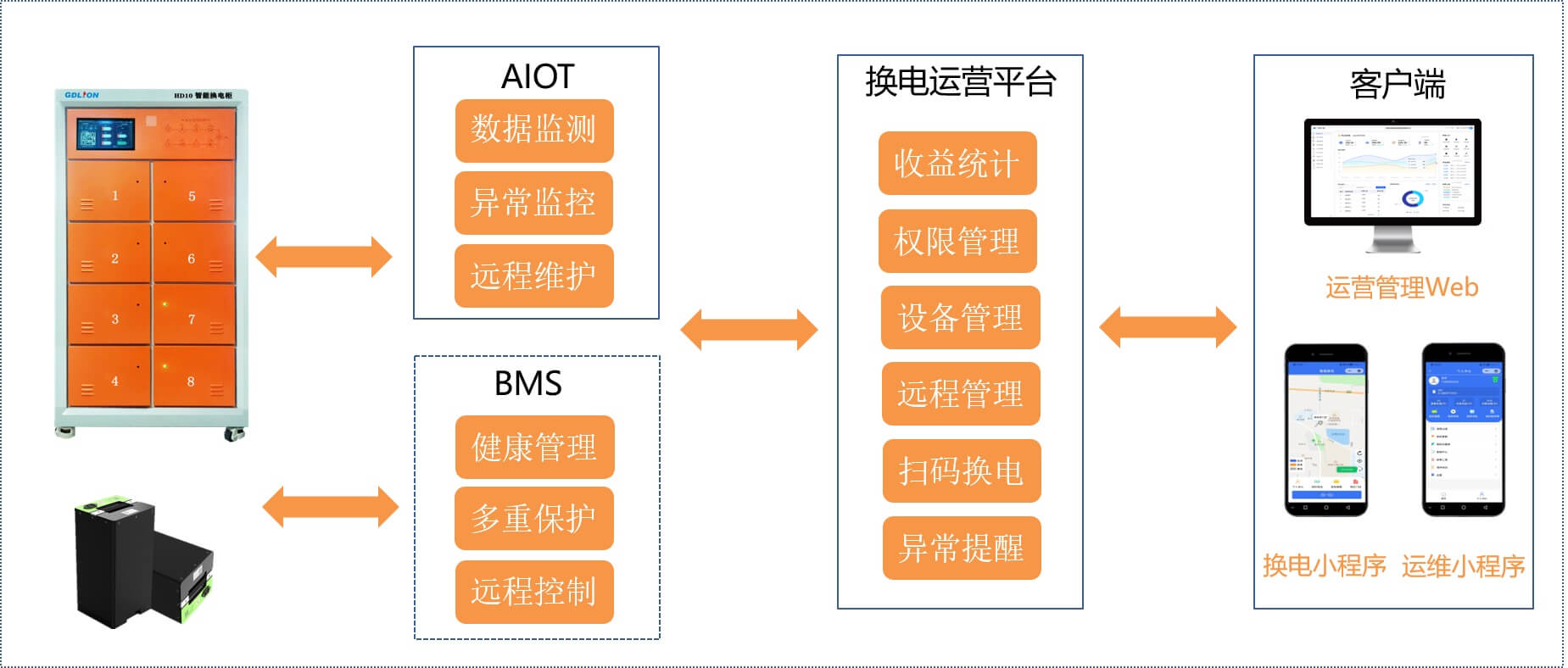

　　智能電動自行車充電樁系統基于物聯網、設備終端布局全景化展示，實現可視化管理，直觀顯示所有的充電站的使用情況，空余情況、預警情況、營業額按日、月統計、多終端匯總展示等。對設備運行狀態、插座空置等情況進行實時反饋與一鍵管控。多種數據分析展現，對站點的運行的狀況能夠隨時進行掌控和分析，可以對接物業、消防、安監部分。智能電動車充電站作為現在充電站的主流產品，產品在安全性、便利性、可操作性上都有了質的發展。首先智能電動車充電站采用的都是智能芯片，還有4G通信技術，在充電的過程中就能夠?qū)Τ潆娗闆r進行實時監測，對于車主來說，在手機上就能夠根據車的充電狀態及時進行調整，對于電動車電池也有很好的保護作用，還能夠延長電池的使用壽命。

　　二、智能電動自行車充電樁系統方案優點

　　小區智能電動自行車充電樁系統可對十臺車(或多臺車)同時充電，達到集中管理的目的。專業用于電動車公共充電和應急充電設備，實行投幣、刷卡自動充電，便于管理和用戶使用。

　　1、操作簡單，方便管理，全自助化，投幣(或刷卡)即可通電。

　　2、可靈活設定單位幣數的通電時間(1-12小時可任意設置)，刷卡可隨意調整費率，即出廠設計投幣一元充電4小時。

　　3、通電時間按分鐘倒計時顯示，時間為零自動斷電。

　　4、LED顯示，電子計數，及時對收益了如指掌，更方便合作式經營管理。

　　5、具有斷電記憶功能，停電后再來電時可以自動啟動斷電時的狀態。

　　6、設有保護電路，具有過載和短路保護功能。

　　三、智能電動自行車充電樁系統方案功能?

　　電瓶車智能電動自行車充電樁系統是結合物聯網、互聯網、大數據平臺等，實現全程實時電表級精 度的監控充電終端電流、電壓、功率配電設備、溫度、火災自動報警、設備異常等各種狀態信息。對接消防、公安、政府?dāng)?shù)據平臺，實現數據聯動。用戶、社區、城市充電 數據構成完整的自動化及管理系統，為政府提供價值性的數據。智能充電移動端：包括微信公眾號，用戶端APP和運維管理APP。?運營商和用戶可在微信端快速方便查看電瓶車充電情況，發生異常時也會及時推送異常信息。?

　　1、滅弧式充電短路保護功能?

　　電動自行車經長期風吹日曬，線路容易老化破損，容易引發短路，智能電動自行車充電樁系統特有的短路保護功能，可以避免短路點產生危險性電弧火花，從源頭上杜絕短路火災發生的可能性。

　　2、充電線路接觸不良監測功能?

　　電動自行車長期顛簸后內部線纜接頭容易松動，容易引發接觸不良打弧故障，智能電動自行車充電樁系統具有接觸不良打火監測功能，在監測到接觸不良故障后，能及時發出報警信號。?

　　3、充滿自動斷電功能?

　　傳統的充電站，如果投幣購買了4個小時的充電服務，實際上如果2個小時電池就充滿了的話，那么后2個小時內還是會持續充電的，導致“過充現象”，易發生電氣火災，而智能電動自行車充電樁系統通過實時檢測充電電流值，可以實現充滿電后，自動斷電。?

　　4、自動識別充電物品?

　　智能電動自行車充電樁系統會對每個充電口進行實時監測，發現充電電流大小及特征與電動自行車充電電流不匹配時，會切斷電源，不予充電。防止大功率等非電動自行車用電設備接入。?

　　5、充電電瓶異常斷電功能?

　　智能電動自行車充電樁系統能實時采集充電電流數值并與云端存儲的正常的電動自行車電瓶的充電電流波形進行實時比對，當發現充電電流異常時，能發出提示，提醒用戶對電瓶進行檢修。?

　　6、APP物業監管及24小時服務中心監管功能?

　　智能電動自行車充電樁系統實時監測每個充電回路的電流、溫度等參數，在發生短路、接觸不良、過載、充電異常、超溫等電氣安全故障時，可以將報警信息實時傳輸?shù)轿覀兊氖謾C(jī)APP和WEB端，并且我們還設立了7x24小時監控服務中心，如果出現了緊急故障或電氣安全報警，我們會在第一時間通知物業管理人員，讓他們及時排查檢修。

　　7、更人性化的收費模式?

　　用戶可通過掃描二維碼的方式進行查詢、充值并接收提示消息，支持手機微信、支付寶等主流第三方支付軟件的線上支付功能，合理收費，滿足不同人群的支付需求。

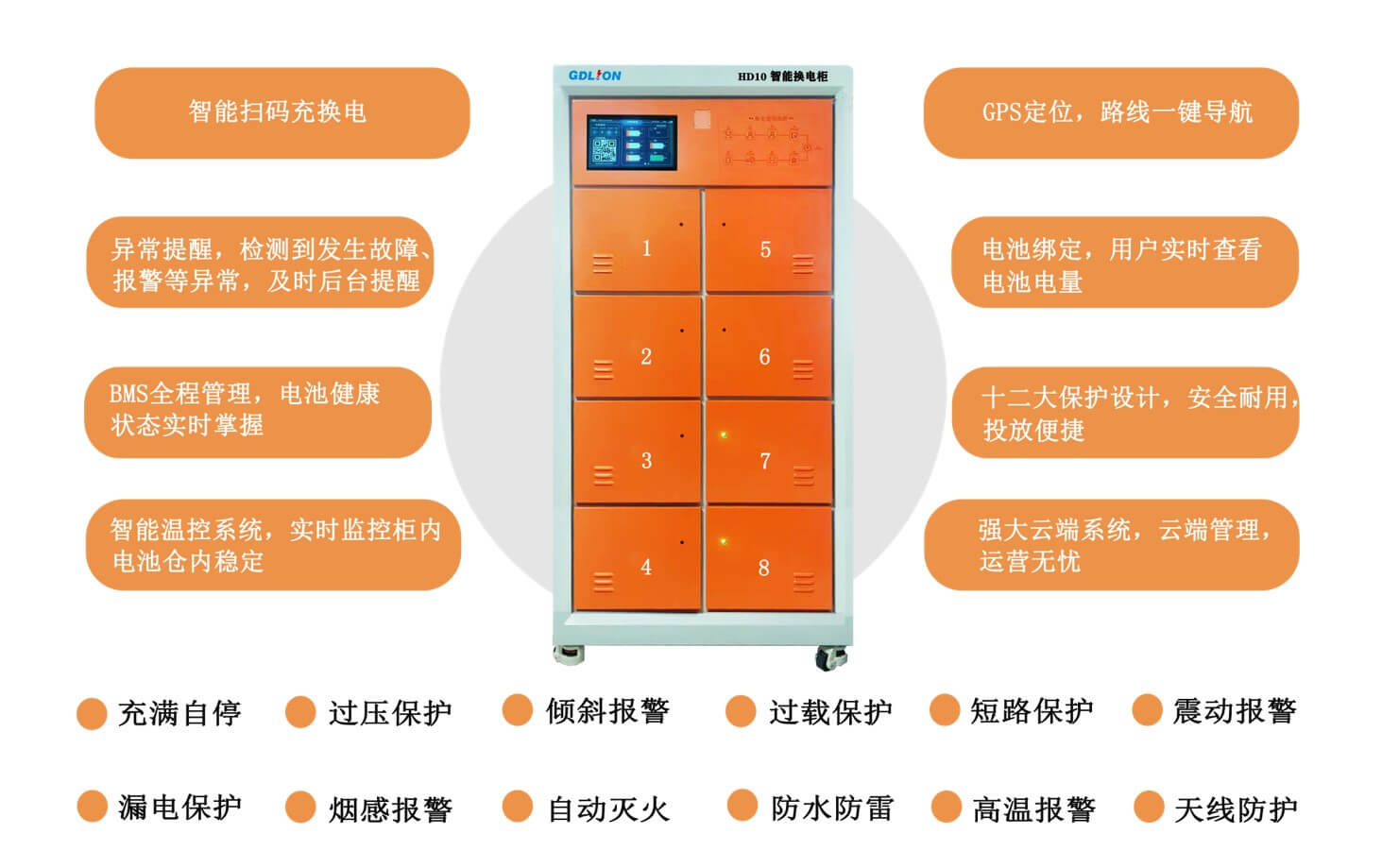

　　四、智能電動自行車充電樁系統方案特點

　　智能電動自行車充電樁系統防止過載、短路、漏電保護。電腦軟件操作管理充值，數據備份、信息查詢、設施費率等功能更加完備。斷電記憶功能，來電可繼續使用。充值金額不限，收費標準根據物業單位意愿可隨時靈活調整。軟件程序并加密，進口芯片IC卡，有效防止IC卡串用、復制、安全穩定?？梢耘c小區一卡通并網使用。一臺主機控制10路電源插座。

　　1、操作簡單易懂，適應人群廣泛。掃碼充電無需下載APP——直接打開微信掃一掃，掃描二維碼轉到充電界面即可。

　　2、按分計費，顛覆傳統做法。摒棄傳統的按小時計費、余額不找零模式，精確到每分鐘來計算，充多少扣多少，費用為零時自動斷電。

　　3、實時提醒，充電安全。關注產品公眾號，實時獲取充電、斷電信息，具有防盜功能，不用擔心有人拔了充電插頭，電池電量實時提醒。

　　4、微信支付，無需換零。傳統充電站普遍采用投幣方式結算，需自備零用錢，使用十分不便。

　　5、充滿自停，保護電池。當管理平臺監測到電已充滿時，插座自動斷電，保護電動車電池，延長壽命。

　　6、智能識別，杜絕隱患。自動識別電池功率，實行階梯收費;過載自動斷電保護，杜絕過載引起的安全隱患。

　　7、通過物聯網技術。所有充電樁系統聯網，云端記憶充電曲線，大數據分析最佳充電效率。

　　8、管理平臺。管理平臺自動采集充電數據，進行智能分析，讓管理人員直觀的了解整個充電站的數據。

　　9、遠程控制。在充電過程中，如產生任何設備信號問題，停電問題，可遠程控制解決。

　　10、實時結算。每天凌晨12點，通過平臺分賬系統，實時分治管理人員賬戶。

　　11、空載斷電。沒有進行刷卡操作的情況下，設備插座不供電確保安全。

　　12、誤拔防盜電提醒。在充電過程中，如被他人惡意拔掉充電器進行盜充，平臺會及時斷開電源。并實時推送信息給充電用戶。

　　五、智能電動自行車充電樁系統工作原理

　　智能電動自行車充電樁系統的功能類似于加油站里面的加油機，它可以固定在地面和墻壁，可以安裝在公共建筑(公共樓宇、商場、公共停車場等)和居民小區停車場或充電站內，可以依照不同的電壓等級為各種型號的電動車充電。充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動車充電。充電樁一般提供常規充電和快速充電兩種充電方式。

　　1、直流充電樁的工作原理

　　三相380V交流電經過EMC等防雷濾波模塊后進入到三相四線制電表中，三相四線制電表監控整個充電機工作時的實際充電電量。且根據實際充電電流及充電電壓的大小，充電機往往需要并聯使用，因此就要求充電機擁有能夠均流輸出的功能，充電機輸出經過充電槍直接給動力電池進行充電。在直流充電樁工作時，輔助電源給主控單元、顯示模塊、保護控制單元、信號采集單元及刷卡模塊等控制系統進行供電。另外，在動力電池充電過程中，輔助電源給BMS系統供電，由BMS系統實時監控動力電池的狀態。

　　2、交流充電樁的工作原理

　　交流充電樁又稱為交流供電裝置，固定安裝在電動車外、與交流電網連接，為電動車載充電機(即固定安裝在電動車上的充電機)提供交流電源的供電裝置。交流充電樁只提供電力輸出，沒有充電功能，需連接車載充電機為電動車充電。交流充電樁設計要求的功能規范有以下六點：

　　①可以提供AC220V/7kw供電能力。

　?、诰邆渎╇?、短路、過壓、欠壓、過流等保護功能，確保充電樁安全可靠運行。

　　③具備顯示、操作等必需的人機接口。

　?、芙涣鞒潆娪?jì)量。

　?、菰O(shè)置刷卡接口，支持RFID卡、IC卡等常見的刷卡方式，并可配置打印機，提供票據打印功能。

　?、蘧邆涑潆娊涌诘倪B接狀態判斷、控制導引等完善的安全保護控制邏輯。

　　六、智能電動自行車充電樁系統支付方式

　　智能電動自行車充電樁系統主可以通過手機實現對充電設備的遠程監控，保證充電業務正常運營。此外，樁與手機配對后，樁主可通過手機遠程錯峰充電，節省充電費用。智能電動自行車充電樁系統的具體支付方式分為三種：

　　1、投幣支付：采用硬幣消費方式，簡單性強，投幣器具有識別假幣及釣魚功能，有效保障運營商利益。用戶只需要將硬幣投入投幣口語音提示投幣成功，按下對應充電口按鍵啟動充電。

　　2、刷卡支付：常住用戶或單位人員可在單位辦理IC卡充值消費，把IC卡放設備刷卡區感應2秒內讀取卡內金額同時扣掉設置的金額語音提示刷卡成功，用戶按下對應充電口按鍵充電。

　　3、移動支付：用手機對準設備二維碼掃一掃，或輸入設備編碼;手機屏幕彈出選擇消費金額，用戶可以根據自己充電時間長短選擇對應金額，付款成功選擇對應充電口按鍵充電。

　　七、智能電動自行車充電樁系統發展前景

　　在大數據、物聯網、人工智能、虛擬助手等新科技的推動下，充電樁的智能化程度越來越高。目前， 使用手機進行充電設備位置的用戶占據了充電用戶的大多數。充電客戶還可以通過手機客戶端進行系統訪問和充電繳費。充電樁主可以通過手機實現對充電設備的遠程監控，保證充電業務正常運營。此外，樁與手機配對后，樁主可通過手機遠程錯峰充電，節省充電費用。這些手機應用都充分挖掘了充電樁的使用功能，在很大程度上提高了充電樁的使用效率。既給車主帶來了方便、保證人身安全，又規范了物業的管理。發展前景一片大好。
