電氣火災安全監測系統(一種智慧用電監測設備)

概述

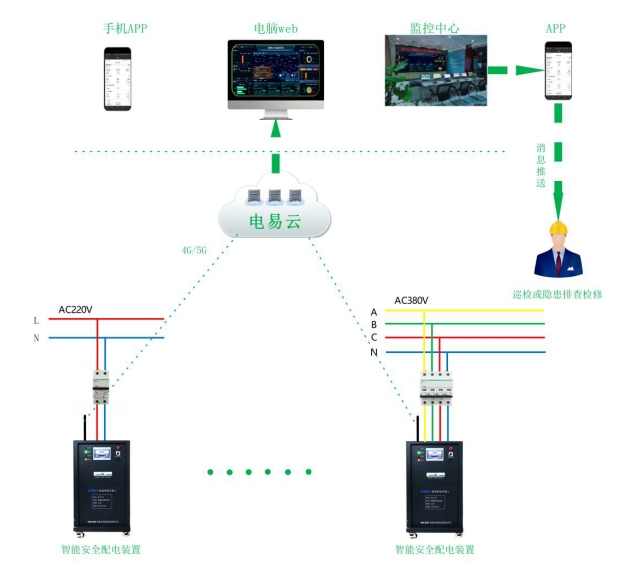

電氣火災安全監測系統是一種集成了多種先進技術的智能監控解決方案，旨在通過實時監測和預警來預防電氣火災的發生。該系統利用電流互感器、剩余電流互感器、溫度傳感器等設備，對配電箱的進線端和出線端進行實時監測，并通過數據分析提供預警信息，確保用電線路系統的安全性。本文將詳細介紹電氣火災安全監測系統的功能、應用案例及其優勢。

系統功能

實時監測與預警

監測設備建設

電氣火災安全監測系統覆蓋了建筑物內的多個配電箱，包括普通三級配電箱的進線端和出線端。系統通過智慧用電主機（包含但不限于電流互感器、剩余電流互感器、溫度傳感器）和用電監測模塊等設備實現全面監測。根據各配電箱的具體情況，采用適配規格的傳感器，實時采集電氣線路中的用電參數及異常情況。

實時監測預警

1. 分類展示：支持按智慧用電主機、用電監測模塊等分類展示設備的基本信息、設備參數、報警/故障走勢以及模擬量走勢圖。

2. 閾值配置：支持批量對用電監測設備進行電流閾值定時任務配置，并根據歷史電流值自動生成閾值建議參考值。

3. 遠程自檢：支持批量對用電監測設備進行遠程自檢命令下發，確保設備正常運行。

4. 實時監測與分析：對電壓、電流、溫度、剩余電流等進行實時監測并進行數據分析，對被保護線路的過壓、過載、過流、過溫、欠壓、打火、缺相、設備不在線等情況進行預警。系統發現電氣火災預警時，可通過系統客戶端、手機APP等多種途徑及時通知相關人員處理，確保用電線路系統安全。

報警聯動安防

1. 視頻監控聯動：對于線路短路、斷路、過溫、漏電、過載等事件，可聯動視頻監控遠程查看現場，確認報警的真實性。

2. 門禁控制聯動：對于已確認的報警事件，聯動所有門禁設備門控常開，便于人員疏散和應急處理。

3. 綜合安防平臺對接：與現有綜合安防管理平臺對接，為后續預警聯動遠程視頻查看提供數據支撐。

4. 三維地圖對接：與三維地圖對接，實現報警位置定位，并聯動視頻查看，提高應急響應速度。

用電設施管理

1. 配電柜管理：支持添加配電柜，記錄其級別、所屬變壓器、實物示意圖、接線圖等詳細信息。

2. 斷路器與空氣開關管理：支持添加斷路器、空氣開關，記錄其所屬配電柜、上級設施等信息。

3. 探測器配置：支持為進線監測點、出線監測點配置關聯探測器，通過探測器對進線、出線的電流、溫度、剩余電流等參數進行監測并進行風險分析展示。

4. 拓?fù)潢P(guān)系圖生成：支持根據斷路器、空氣開關所選擇的上級設施自動生成配電柜拓?fù)潢P(guān)系圖和電氣系統圖。

用電安全一張圖

1. 拓?fù)鋱D展示：以用電拓?fù)鋱D形式展示配電柜拓?fù)潢P(guān)系，按照變壓器、一級、二級、三級等層級分別展示對應回路的電力系統圖信息，并通過拓?fù)鋱D展示具體報警回路信息。

2. 卡片展示：以卡片形式展示元器件的監測數據和風險等級，點擊卡片可查看元器件詳情，包括風險系數、風險等級、進/出線監測數據等。

3. 風險分析：從綜合、溫度、剩余電流、電流四個維度統計展示風險分析信息，用紅、黃、綠三色標識高、中、低風險等級及相應風險配電柜數量和排名。

4. 趨勢展示：支持展示配電柜的風險趨勢、最新風險分析結果及處置提示。

5. 詳細視圖：點擊拓?fù)鋱D或風險分析列表中的配電柜，展示配電柜中元器件監測數據、實物示意圖、電氣系統圖，其中電氣系統圖由上下級關系自動生成。

6. 配電柜詳情：支持查看配電柜詳情，包括配電柜的風險系數、風險等級、進/出線監測數據。

7. 實物安裝圖展示：在配電拓?fù)鋱D中展示配電柜內部的實物安裝圖，方便檢修人員快速定位配電柜內異常設備點位的安全狀態。

用電量分析

1. 能耗分析：支持收集和分析電能消耗數據，通過實時監測、分析電能的消耗情況，提供用電能耗分析可視化看板，幫助用戶及時發現能源浪費、異常消耗以及用途分類，從而采取相應的措施進行管理和調整，降低用電運營成本。

2. 能流圖展示：支持以用電能流圖呈現電能的流向與使用用途的分布，單位可根據能流圖快速感知電能的主要消耗源頭以及電能的終端用途。

3. 節能減排建議：通過分析能源轉換和利用環節中的損耗和浪費，采取相應的措施來減少能源消耗和提高能源利用效率，輔助單位選擇更加合理綠色的節能減排計劃。

用電安全風險評估體系

1. 風險評估模型：通過對各級配電節點的溫度、電流、剩余電流等因子進行實時監測，設置用電安全算法評估模型參數，包括剩余電流預警上限、剩余電流基底值、溫度預警上限、電流預警上限，并根據高、中、低三種風險級別進行顏色標識。

2. 風險分析展示：點擊風險分析可查看高、中、低風險等級配電節點數量；可查看歷史溫度、歷史電流、歷史剩余電流等監測數據；可查看各配電節點風險排名，風險排名應包含名次、配電節點名稱、風險等級、風險系數等內容；可查看各配電節點風險系數隨時間變化的曲線圖。

3. 報表展示：支持以日報、周報、月報、年報形式展示配電節點數據報表（包含但不限于溫度、電流、剩余電流、綜合風險等級信息），并支持導出報表。

應用案例與優勢

應用案例

某大型醫院采用了電氣火災安全監測系統后，實現了對全院配電系統的全方位、多層次監控。系統上線以來，多次成功預警了電流過載、溫度異常等問題，避免了可能發生的電氣火災。此外，通過與綜合安防管理平臺的無縫對接，醫院能夠更加高效地管理消防設施，降低了人力成本的同時也提升了安全性。

實施優勢

1. 提高安全性：通過實時監測和智能報警，確保電氣設備始終處于安全狀態，降低電氣火災風險。

2. 增強響應速度：分級報警和聯動控制機制使得應急反應更加迅速有效，減少了事故損失。

3. 簡化管理流程：自動化監測和分析功能減輕了管理人員的工作負擔，提高了工作效率。

4. 節約成本：減少人工巡查需求，降低運維成本，同時延長設備使用壽命。

5. 優化資源分配：通過能耗分析和能流圖展示，幫助單位合理分配電力資源，提升能源利用效率。

6. 數據支持決策：提供詳細的用電數據和風險分析報告，為后續的維護和改進提供科學依據。

力安科技推薦

電氣火災安全監測系統代表了現代電氣安全管理的發展方向，它通過集成多種先進技術，實現了對配電系統的全方位、多層次監控。這不僅大幅提升了建筑物的電氣安全水平，也為城市公共安全管理提供了強有力的技術支持。隨著技術的不斷進步，未來該系統還將繼續演進和完善，為保障人民生命財產安全作出更大貢獻。
