電網智能消防(國網電網智慧消防綜合解決方案)

概述

電網智能消防綜合解決方案旨在解決電網消防安全中的“難預警、難管理、難救援”三大問題。公司通過消防物聯網技術，研發并建成了電力智慧消防系統。該系統采取“智能硬件 + 管理平臺 + 運營服務”一體化建設和管理的方式，動態監測設備運行狀況，實時感知消防安全態勢，及時組織應急救援，實現智能遠程防控，形成了具有電網特色的高新技術產品產業。

組成

電網智慧消防綜合解決方案主要包括以下幾個部分：

1. 無人值守站

2. 換流站

3. 特高壓站

通過建設消防物聯網平臺，設立消防安全管理和運維兩個中心，為消防運維、主變滅火裝置檢修、消防檢測及駐站消防提供四個專業技術支撐和服務。

功能

1. 火情預警定位系統

1. 提前發現火災隱患

• 遠程聯網：系統利用物聯網技術將分散在各地變電站內的火災自動報警控制器遠程聯網，實時采集前端感知設備（如煙感探測器、溫感探測器、手動報警裝置等）的報警信息和運行狀態信息，提前發現前端消防設施的各種故障隱患，督促維保單位整改，降低火災風險。

• 光纖測溫：在電網變電站的重點生產場所（如變壓器場地、開關室、蓄電池室）以及消防薄弱環節（電纜溝電纜密集處、電纜層），安裝光纖測溫裝置，對開關柜及電纜溝內的大電流流通部位、絕緣薄弱部位進行實時溫度監測。結合運行值班人員的月度巡視和特殊巡視工作，在負荷增大或電纜絕緣發生異常導致隱患點溫度異常上升時，將火情預警信息上傳至智慧消防監控中心，提前向運行值班人員發出預警，確保運行人員能夠采取相應措施，提前處理火災隱患，防范于未然。

2. 快速鎖定火災位置

• 實時感知：系統通過獲取火災報警控制器的信息，第一時間感知變電站內火情，并根據點位表確定起火位置。同時將“火災報警”信號與火災點位上報至變電站值班人員、調度人員以及消防監管人員。

• 視頻監控：調度人員或變電站值班人員調取指定位置的視頻監控，查看火情情況，加速遠程研判速率，確認火警信息。

2. 智能維保管理系統

1. 消防設備狀態24小時無死角監測

• 水池/水箱監測系統：系統引入消防水池/水箱監測系統與智能消火栓，實時采集水池（水箱）水位及消火栓的工作狀況，將信息實時上傳至消防云平臺。通過GOOSE報文傳輸機制，設置報警信息快速傳遞機制，實現消火栓、消防水池、水箱工況的實時監控。

　　消防水池/水箱水位檢測系統工作原理如圖3-2所示:

• 智能消火栓：通過在消火栓內部植入物聯網芯片，每隔2分鐘采集一次消火栓的消防水壓、閥門狀態、撞倒?fàn)顟B(tài)、振動狀態、電池電壓及當前環境溫度等信息。物聯網芯片通過無線網卡將數據直接傳輸至智慧消防監控系統。

　　智能消火栓工作原理如圖3-3所示

1. 消防維保全過程痕跡化管理

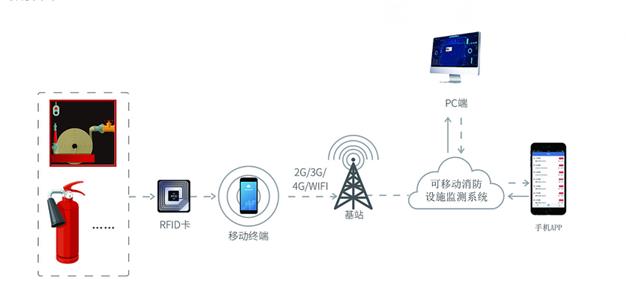

• 移動終端支持：針對現行消防維保的人工巡檢、手工登記等工作模式，借助移動終端（手機）及維保標簽RFID識別碼，規范各類消防設施設備的維保工作。

• RFID標簽：在電網變電站的消防重點部位及消防設施張貼RFID標簽建立身份認證標識，維保人員使用手持終端掃描維保目標變電站及目標設備的RFID識別碼，終端中自動彈出維保要求與維保項目，并設置維保項目補全提醒，若出現漏項，無法結束本次維保工作。

• 電子記錄：維保工作結束后，生成電子維保記錄，自動上傳至智慧消防系統終端，生成數據報表，供監管單位調取查看。全面代替紙質記錄，方便查閱，簡化了維保結果存檔流程，提高了工作效率。

• 靈活排班：系統允許維保班次自定義，靈活排班調班，簽到狀態實時聯動、值班在崗實時查看，并在每次消防維保工作結束后生成維保軌跡。

3. 消防應急聯動系統

1. 遠程應急系統

• 自動監控：系統自動監控著火設備、火災范圍，并向應急指揮中心人員推送著火設備間隔及負荷情況，提供輔助決策。

2. 運維應急系統

• 自動推送：系統根據著火間隔及運行方式，自動向運維人員推送火災應急處置卡、一事一卡一流程等信息。

3. 消防應急系統

• 可聯動119平臺：系統自動聯動119火警平臺，向消防人員發送著火變電站的具體定位，并根據實時路況推送最佳救援路線及站內消防設備布局，同時根據著火設備類型建議消防人員攜帶正確的滅火器材。

優勢

1. 精準預警

• 實時監測：通過物聯網技術，實時監測消防設施的運行狀態，提前發現火災隱患，降低火災風險。

• 無線測溫：對重點部位進行實時溫度監測，結合運行值班人員的巡視工作，提前預警火情，確保及時處理。

2. 高效管理

• 24小時監控：實時監控消防水池、水箱及消火栓的工作狀況，確保消防水源充足可靠。

• 全程管理：通過移動終端和RFID標簽，實現消防維保工作的全程痕跡化管理，提高工作效率和管理水平。

3. 智能應急

• 多系統聯動：遠程應急系統、運維應急系統及消防應急系統三部分協同工作，確?；馂?zāi)發生時能夠迅速、高效地組織應急救援。

• 最佳路線：根據實時路況推送最佳救援路線，提高救援效率，減少損失。

應用場景

電網智慧消防綜合解決方案廣泛適用于以下場景：

1. 無人值守站：保障無人值守站的消防安全，特別是在偏遠地區和惡劣環境下。

2. 換流站：確保換流站的設備安全，防止因電氣故障引發的火災事故。

3. 特高壓站：保護特高壓輸電系統的安全，確保電力供應的穩定性和可靠性。

結論

電網智慧消防綜合解決方案通過綜合運用物聯網、大數據、云計算等先進技術和手段，實現了電網消防安全的智能化、高效化和科學化管理。該方案不僅能夠有效預防火災事故的發生，還能在事故發生時迅速響應，最大限度地減少損失。未來，隨著技術的不斷進步和應用場景的不斷擴展，電網智慧消防綜合解決方案將在更多領域發揮重要作用，為社會公眾提供更加安全、可靠的消防安全保障。
