智慧供電系統(智慧供電平臺本地化部署方案)

1.建設內容

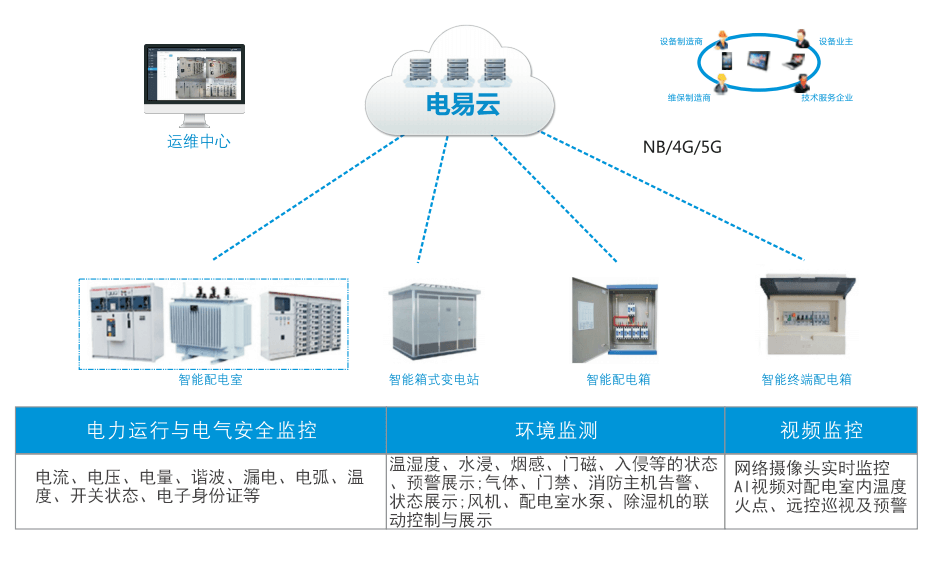

根據配電室現狀，在變配電室及 配電間加裝智能采集終端，采集 高壓柜、變壓器、低壓柜等設備重要配電運行信息，通過網傳送至智慧供電平臺服務器，平臺部署后可實現配電室用電信息的全景化監控展示，方便供電工作人員對配電運行進行綜合管理。同時工作人員可利用計算機或手機等終端設備在權限允許下通過網絡隨時隨地查詢配電室用電信息。

依據目前供電現狀，通過加裝智能化采集設備及通訊組網施工實現配電室智慧化改造。對 10KV 高壓回路，變壓器和重點區域低壓回路進行智能化采集， 實現配電室內主要回路電壓、電流、功率因數、有功功率、無功功率、電量及運行異常報警；變壓器的溫度采集及報警；配電室環境溫濕度采集及報警；并將信息接入“智慧供電平臺”，同時在系統內繪制配電室相關動態接線圖，存儲各類供電數據并展示，實現 24 小時實時用電安全監控。

2. 項目建設要求

平臺要求采用先進的、完整的、成熟的軟件技術和產品，充分利用中間件技術、多層結構技術，使各個系統之間、各模塊之間具有相對的獨立性， 可自由配置，同時又可以無縫對接，整個系統具有很強的可擴展性，能方便增加新的系統功能，保證了系統的開放性、可移植性、可維護性、可擴充性和兼容性， 滿足以下技術指標：

（1）平臺按無人值班規范設計，采用分層分布式系統結構實現了各個系統的高度集成，以便于集中管理。通過高度集成，提高校方用電管理信息化和智能化水平，在提能源供應可靠性的同時節約值班運行成本。

（2）平臺采用先進的工業物聯網、大數據、人工智能等前沿技術，有機整合每個子系統的有效信息。不僅能及時監控各子系統的運行狀況、還能提供詳盡的智能管理功能。

（3）平臺具有資產管理功能，能對各種資產名稱、型號、技術參數、生產廠家、出廠編號、出廠日期、投運日期、設備狀態、使用地點、檢修時間、檢修人等信息，方便用戶對資產進行信息化管理。

（4）平臺實時監控設備及回路負荷（電壓、電流、功率、電量等）溫度等參數，當檢測到運行出現異常時，實現預告警多平臺實時推送。

（5）平臺具有資料管理功能，能全面收集系統圖紙及相關配電一二次系統相關資料、設備說明、使用手冊等資料，并保存在管理平臺。用戶可根據分配的權限隨時進行下載使用。

（6） 平臺具有專業全面的數據分析功能，包括預報警信息定期分析、設備狀態分析、系統容量分析、用電質量定期分析、用戶能耗分析等。

（7）平臺支持具有通訊功能的其他智能設備接入，功能具有較強的可擴展性。以后可方便的進行系統擴容和功能擴展。平臺預留豐富的擴展接口，可方便其他相關系統接入管理平臺。

（8） 項目中涉及的全部軟件平臺及智能設備需永久免費開放接口，實現與第三方平臺、數據庫等的互聯互通。承諾對后續建設系統提出技術支持。

（9）項目中所有軟件平臺需采用本地化部署，能夠在無外網環境下使用校園內網正常使用，并支持配置獨立的域名；軟件平臺所需配套的服務器硬件設備運維需支持校方自主管理。

（10）本項目所有涉及的自定義功能與自主開發的模塊知識產權歸學校所有，需按照學校要求配合進行軟件著作權、專利等的申報。

（11）項目中所有軟件的實際功能需求可根據客戶的要求進行有限調整。

（12）   數據本地化存儲系統產生的全部數據須實現本地化存儲。

3. 具體技術參數及配置要求

配電室智慧化改造設備配置清單

智慧供電平臺本地化部署配置-能效管理平臺軟件

1.平臺功能包含但不限于：監測高壓柜回路電壓(U)、電流(I)、有功功率（P）、無功功率（Q）、功率因數（cos）及報警信息；采集高壓進出線用電參數；變壓器繞組溫度及報警信息；監測低壓進線柜及重點出線回路電壓(U)、電流(I)、有功功率（P）、無功功率（Q）、視在功率（S）、有功電量（KWH）、無功電量（KVARH）、功率因數

（cos）等電參數及低壓 A、B、C、N 主母排溫度及報警信息；電容柜內主要元件進行紅外成像測溫及過熱報警；監測直流屏運行信息，包括合母、

控母、電壓信息；監測 27 個配電室及其他站房環

境溫濕度信息。

2.    平臺具有移動端應用功能，可實現移動化監控、移動化報警、移動化運維等功能。

2.1 移動化監測數據

移動端實時監測各配電室運行狀況，配電室各變壓器運行狀態和負荷占比。統計日、月、年用電量，負荷，展示用電量曲線、負荷曲線等。對校內多個配電室，多個電壓等級，隨時切換查看配電室設備信息。

2.2 移動化推送報警

告警分為三個等級：一級告警是保護動作等，會立即微信、短信推送給相關管理人員，要求及時處理。二級告警是開關分合、一般遙信、通訊事件。其中通訊事件會推送短信。其他是遙測越限告警，是對電壓電流溫度等設置越限預警。移動端可查看告警信息，同時告警信息通過短信、微信形式推送至相關管理人員賬號，提示設備發生告警信息需關注及緊急處理。將報警移動化管理， 讓設備狀況隨時隨地盡在掌握。

2.3 移動端與內網對接

（1）    對接網絡中心已有信息平臺實現，通過校園網及學校企業微信平臺實現移動端指定賬號

（短信或微信）的信息推送。從應用層考慮，對前端邏輯層、顯示層和通信層進行封裝作為系統上層 ，實際業務系統作為下層。整體利用微信服務框架支持所有業務。

（2）      整體微信服務框架通過與微信服務器的相互

通信，完成驗證簽名信息，用戶消息處理，用戶消息分發，系統安全策略及日志、報表服務等。

（3）開放平臺軟件接口，通過微信接口的支持，   可以利用整體微信服務框架的服務分發，調用具體的應用業務，在已有的業務邏輯基礎上封裝相關服務。

3.平臺要求技術成熟，能提供相關用戶案例及項目運行證明。
