配電室智能化改造(無人值守配電房監控平臺)

一、背景

高壓配電室智能化運維的自動監控和智能運維模式，一是將風險和隱患關口前移，由“事后被動補救”轉變?yōu)椤笆虑邦A(yù)警預防”，將各類風險隱患發現處置在萌芽狀態，極大提高高壓配電室運行安全;二是以“無人值班、少人值守”的模式，大大減少人工數量，降低企業運營成本，解決當前高壓配電室運維人員缺失、技術能力不足等問題。

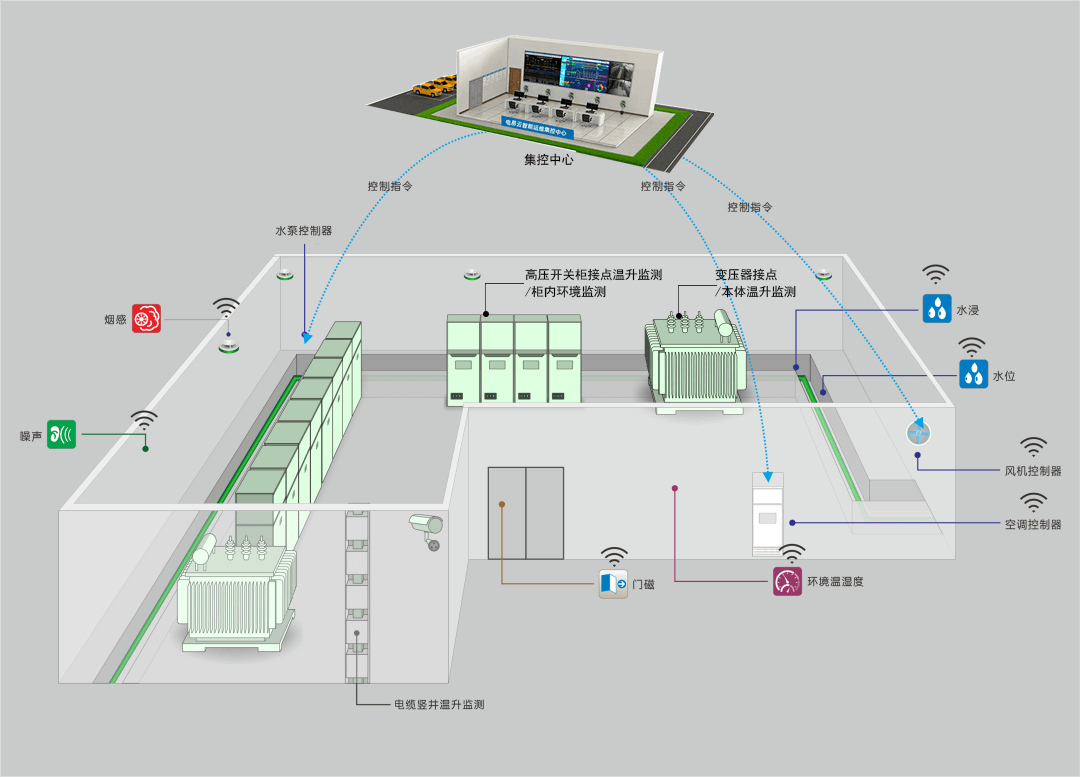

二、系統設計

根據《配電管理制度》、《配電操作規程》、《電力安全生產條例》以及《視頻安防監控系統技術要求》等規范標準及要求，結合電科恒鈦實際應用案例，該系統采用分布式和模塊化架構，高壓配電室智能化運維系統平臺是一種基于人工智能和物聯網技術的智能化運維管理平臺，用于對高壓配電室內的設備進行智能化監測和運維管理。該平臺可以實時監測高壓配電室內的電力設備的運行狀態和參數，通過數據分析和智能算法對設備進行故障預測、健康狀態評估和智能維護等，從而提高高壓配電室的運行效率和可靠性，降低運維成本和風險。

三、主要功能

1、設備監測

1、變壓器測溫：監測變壓器電氣節點溫度。

2、開關柜母線測溫：檢測母線電壓的溫度。

3、高壓柜局放監測：檢測高壓開關柜柜的局放。

2、環境監控

1、溫濕度監控：監測環境溫度、濕度。

2、水位探測：監測水位值。

3、噪聲監測：監測環境噪聲。

4、漏水檢測：監測環境的漏水情況。

5、SF6、O2監測：監測六氟化硫、氧氣濃度。

6、露點預警：形成凝露之前報警。

7、臭氧監測：監測臭氧濃度。

8、甲烷監測：監測甲烷濃度。

9、空調監控：監測空調的運行狀態，制冷、制熱，遠程手動控制或環境聯動控制開機、關機操作等。

10、除濕機監控：監測除濕機的運行狀態，環境濕度值，以及遠程控制開關機等。

11、風機控制：通過溫度值自動聯動控制風機的啟停。

12、水泵控制：通過水位值自動聯動控制水泵的啟停。

13、照明控制：監控?zé)艄庹彰鳡顟B(tài)、遠程控制燈光照明。

14、新風機控制：監測新風機運行狀態，自動聯動新風機啟停。

3、安防及消防監測

1、煙霧探測：監測環境煙感狀態。

2、門磁探測：監測門的狀態。

3、紅外探測：監測環境的人員出入狀態。

4、溫感探測：監測環境的火警狀態。

5、明火探測：監測環境的明火狀態。

6、門禁監控：監控門禁人員出入記錄，可支持刷卡、密碼、指紋、人臉等多方式，支持遠程開關門。

4、視頻監控

1、槍機攝像機：通過視頻圖像監控現場環境情況。

2、半球攝像機：通過視頻圖像監控現場環境情況。

3、球機攝像機：通過視頻圖像監控現場環境情況，可進行云臺控制。

4、NVR設備：對視頻錄像進行存儲和轉發。

5、硬盤：對視頻錄像進行存儲。

四、應用效果

1. 提高供電可靠性：通過對配電室設備進行智能化改造，可以實時監測設備運行狀態，及時發現并排除故障，提高供電可靠性。

2. 優化運行效率：智能化配電室可以自動調整電力參數，實現分級分壓供電，優化電能質量，降低能耗。

3. 降低運維成本：通過智能化監測和診斷，可以減少人工巡檢次數，降低運維成本，提高工作效率。

4. 提升安全水平：智能化配電室可以實現遠程監控和控制，及時預警安全隱患，提升安全水平。

5. 支持分布式能源：智能化配電室可以與分布式能源系統進行集成，實現分布式能源的有序接入和調度，提高能源利用效率。

總之，配電室智能化改造可以提高供電質量和可靠性，降低能耗和運維成本，提升安全水平，支持分布式能源發展，具有廣泛的應用價值。
